Question

I have asked this question two times and I got wrong answers in both of them. Unfortunately, experts are no allowed to edit their answers.

Kindly read the following instructions carefully and don’t paste the same answer that I got before, please.

in C++, Create a project titled Lab5_Figures. This project contain multiple files. Write a program that repeatedly asks the user to select either a square, slash (diagonal line), backlash(reverse diagonal line) or a cross, then inputs the figure size and prints the appropriate figure in stars. For square, the program should ask whether the user wants a filled or a hollow square. The program should quit if the user inputs an invalid option. See an example dialog below:

1. square

2. slash

3. backslash

4. cross

select figure: 1

select size: 4

filled or hollow [f/h]: h

****

* *

* *

****

1. square

2. slash

3. backslash

4. cross

...

You can reuse your code from the Looping lab. Place star-printing code in four separate functions: filledSquare(), hollowSquare(), shash(), backslash() and cross(). Each function should accept a single integer parameter - the size of the figure and return no value (be a void-function). Create three separate files figures.cpp, figures.h, and figuresInput.cpp. Place the triangle and square function definitions in figures.cpp and their prototypes in figures.h. Make sure that the header file is protected against multiple inclusion. Place the main function in figuresInput.cpp

Answer 1

figures.h:

#include<iostream>
using namespace std;

void filledsquare(int n);
void hollowsquare(int n);
void slash(int n);
void backslash(int n);
void cross(int n);

figures.cpp

#include<iostream>
#include "figures.h"
using namespace std;

void filledsquare(int n)
{
   for(int i=1;i<=n;i++)
   {
       for(int j=1;j<=n;j++)
       {
           cout<<"*";
       }
       cout<<endl;
   }
}
void hollowsquare(int n)
{
   for(int i=1;i<=n;i++)
   {
       if(i==1 ||i==n)
       {
           for(int j=1;j<=n;j++)
           {
               cout<<"*";
           }
           cout<<endl;
       }
       else
       {
           for(int j=1;j<=n;j++)
           {
               if(j==1||j==n)
                   cout<<"*";
               else
                   cout<<" ";
           }
           cout<<endl;
       }

   }
}
void slash(int n)
{
   for(int i=1;i<=n;i++)
   {
       for(int j=1;j<=n-i;j++)
       {
           cout<<" ";
       }
       cout<<"*"<<endl;
   }
}
void backslash(int n)
{
   for(int i=1;i<=n;i++)
   {

       for(int j=1;j<=i-1;j++)
       {
           cout<<" ";
       }
       cout<<"*"<<endl;
   }
}
void cross(int n)
{
   n=n/2;
   int s=2*n-1;
   for(int i=1;i<=n;i++)
   {

       for(int j=1;j<=i-1;j++)
       {
           cout<<" ";
       }
       cout<<"*";
       for(int k=1;k<=s;k++)
       {
           cout<<" ";
       }

       cout<<"*"<<endl;
       s-=2;
   }
   for(int j=1;j<=n;j++)
       {
           cout<<" ";
       }
       cout<<"*"<<endl;

   s=1;
   for(int i=1;i<=n;i++)
   {

       for(int j=1;j<=n-i;j++)
       {
           cout<<" ";
       }
       cout<<"*";
       for(int k=1;k<=s;k++)
       {
           cout<<" ";
       }
       cout<<"*"<<endl;
       s+=2;
   }

}

figuresInput.cpp:

#include<iostream>
#include "figures.cpp"
using namespace std;
int main()
{

   int flag=1;
   while(flag)
   {
       cout<<"Enter   1:to draw filled square"<<"   2:to draw empty square"<<endl;
       cout<<"   3:to draw slash"<<endl<<"   4:to draw backslash"<<endl;
       cout<<"   5:to draw cross"<<endl<<"   0:to exit";
       int n;
       cin>>n;
       if(n!=0)
       {
           int sz;
           cout<<"Enter size:";
           cin>>sz;
           switch(n)
           {

               case 1:
                   {
                       filledsquare(sz);
                       break;
                   }
               case 2:
                   {
                       hollowsquare(sz);
                       break;
                   }
               case 3:
                       {
                           slash(sz);
                           break;
                       }
               case 4:
                   {
                       backslash(sz);
                       break;
                   }
               case 5:
                   {
                       cross(sz);
                       break;
                   }
           }

       }
       else
       {
           flag=0;
       }
   }
}

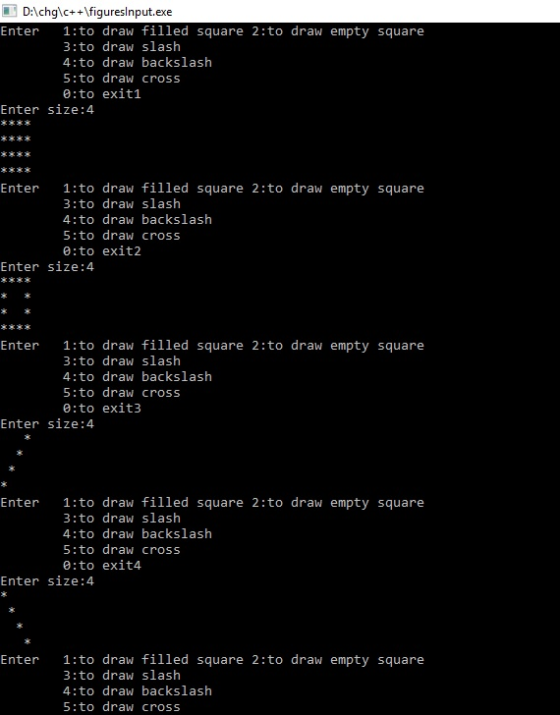

output:

DAchglc++figuresinput.exe Enter 1:to draw filled square 2:to draw empty square 3:to draw slash 4:to draw backslash 5:to draw cross 0:to exitl Enter size:4 x22 x22 x22 x22 1:to draw filled square 2:to draw empty square 3:to draw slash 4:to draw backslash 5:to draw cross 0:to exit2 Enter Enter size:4 x22 x22 1:to draw filled square 2:to draw empty square 3:to draw slash 4:to draw backslash 5:to draw cross 0:to exit3 Enter Enter size:4 1:to draw filled square 2:to draw empty square 3:to draw slash 4:to draw backslash 5:to draw cross 0:to exit4 Enter Enter size:4 1:to draw filled square 2:to draw empty square 3:to draw slash 4:to draw backslash 5:to draw cross Enter
