Question

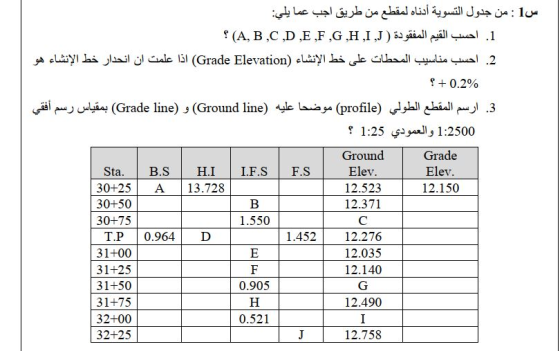

س1 : من جدول التسوية أدناه لمقطع من طريق اجب عما يلي: 1. احسب القيم المفقودة (A , B , C , D , E , F , G , H , I , J) ؟ 2. احسب مناسيب المحطات على خط الإنشاء (Grade Elevation) اذا علمت أن انحدار خط الإنشاء هو 0.20+ ؟ 3. ارسم المقطع الطولي (profile) موضحا عليه (Ground line) و (Grade line) بمقياس رسم أفقي 1 : 2500 والعمودي 1:25 ؟ I.F.S F.S B.S A H.I 13.728 Grade Elev. 12.150 B 1.550 Ground Elev. 12.523 12.371 C 12.276 12.035 12.140 G 12.490 0.964 D Sta. 30+25 30+50 3075 T.P 31+00 | 31+25 31+50 31+75 32+00 32+25 1.452 E F 0.905 H 0.521 J 12.758

Answer 1

grade slope=+2%=0.02

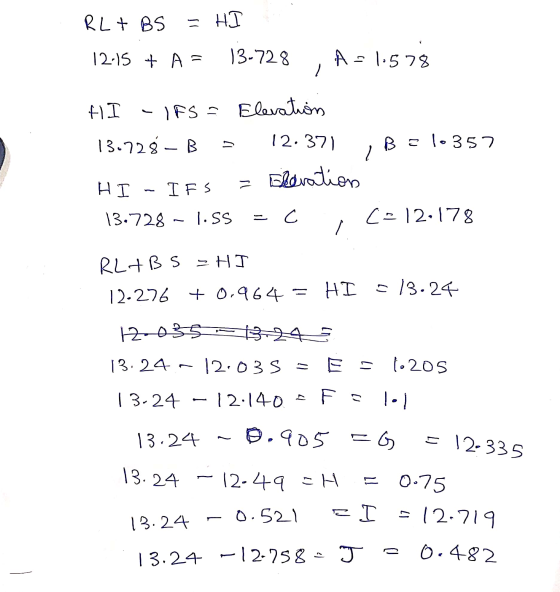

RL + BS = HI 12-15 + A = 13-728 A = 1.578 BE10357 HI -1F5 = Elevation 13.725 - B 12.371 Elevation HI IFS 13.728 1.SS - C = C-12-178 RL+B S HT HI 12.276 + 0.964 = • 13.24 12-035-1324 13.24 12.035 E 1 3-24 - 12.140 - F- - ~ (0205 4 1.1 13:24 0.905 =G = 12-335 13. 24 - 12.49 EH 0.521 EI 13:24 0.75 = 12.719 0.482 13.24 -12.758 - J

D3 50 А 1 station 2 30+25 3 30+50 4 30+75 5 31+00 6 31+25 7 31+50 8 31+75 9 32+00 10 32+25 11 f =D2+(B3-B2)*0.02 B с D E distance ground elv grade elv 0 12.523 12.15 25 12.371 12.65 12.178 13.15 75 12.035 13.65 100 12.14 14.15 125 12.335 14.65 150 12.49 15.15 175 12.719 15.65 200 12.758 16.15

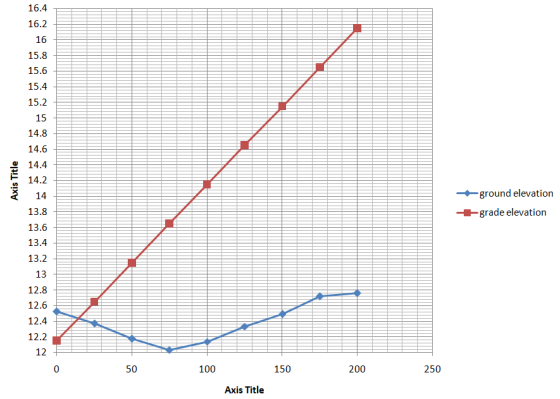

16.4 16.2 16 15.8 15.6 15.4 15.2 15 14.8 14.6 Axis Title 14.4 14.2 14 ground elevation -grade elevation 13.8 13.6 13.4 13.2 13 12.8 12.6 12.4 12.2 12 0 50 100 150 200 250 Axis Title
