Question

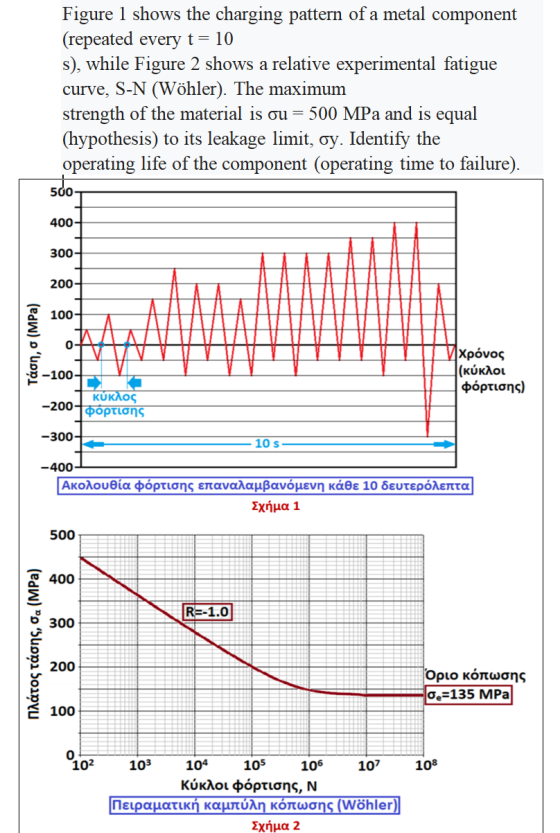

Figure 1 shows the charging pattern of a metal component (repeated every t = 10 s), while Figure 2 shows a relative experimental fatigue curve, S-N (Wöhler). The maximum strength of the material is ou = 500 MPa and is equal (hypothesis) to its leakage limit, oy. Identify the operating life of the component (operating time to failure). sco 400 300 200- 100- Τάση, σ (MPa) Ο. -100. χρόνος (κύκλοι φόρτισης) -200- κύκλος φόρτισης -300H 10s -400 Ακολουθία φόρτισης επαναλαμβανόμενη κάθε 10 δευτερόλεπτα Σχήμα 1 500 400 R=-1.0 300 Πλάτος τάσης, σα (MPa) 200 Όριο κόπωσης σ.=135 MPa 100 02 105 108 103 104 106 107 Κύκλοι φόρτισης, Ν Πειραματική καμπύλη κόπωσης (Wähler) Σχήμα 2

Hello! How can I approach the solution here?

Thank you!

Answer 1

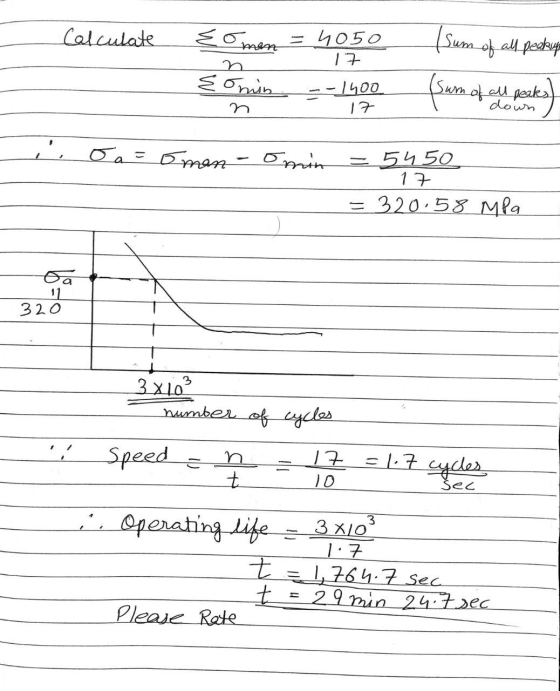

SOLUTION:-
