Question

Determine the (Nx) for the elements in green, normal force (sigma), and change in lenght (Delta L)

material: steel (E=30000ksi). answer must be in lbf*psi and inches. Each square in the diagram is 3 feet. Also, get the reactions of A and B in x and y.

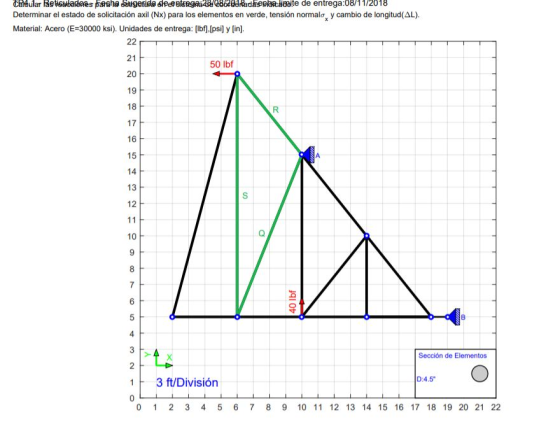

むthfular Bete adess ash @ditigefd86eegleg a gy086 GA ada spoesByte de entrega :08/1 1/2018 Determinar el estado de solicitación axil (Nx) para los elementos en verde, tensión normala, y cambio de longitud(AL). Material: Acero (E-30000 ksi). Unidades de entrega: [lbf.[psi] y [in]. 21 20 19 18 17 16 15 14 13 12 50 lbf 10 Sección de Elementos D:4.5" 3 ft/División 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

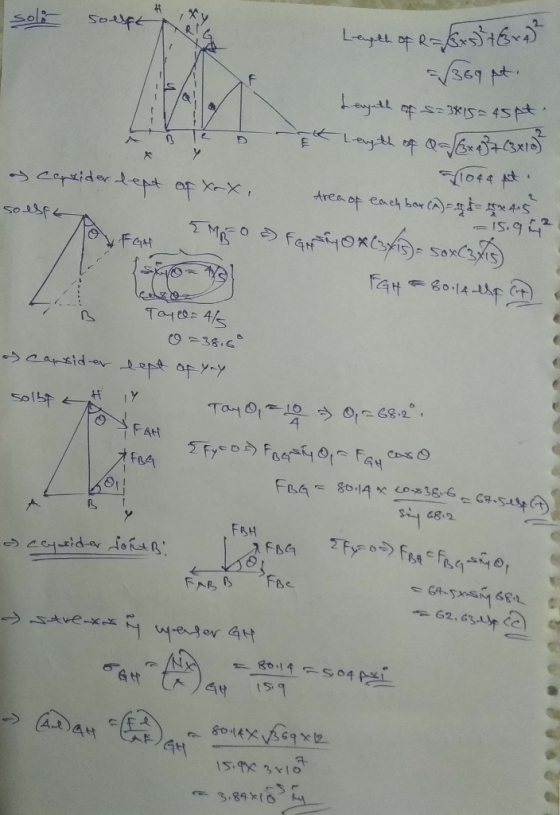

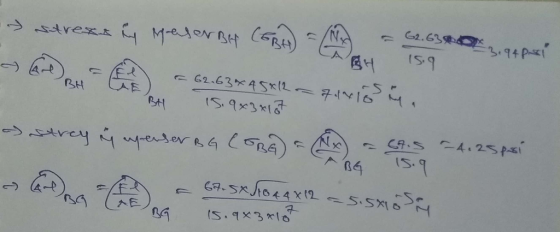

Answer 1
