Question

A solid titanium bar is wrapped by an steel pipe. Both are firmly sustained by extreme A, and united by a rigid plate on the opposite extreme. Calculate the reactions for A in the pipe and the axis. Determine the moment torsion (Mx) for both the pipe and the axis in the indicated green points, just like its max cutting tension (Modulo)(Tau) and the rotating angle with respect to A (theta).

Have the units on [kipxft], [ksi], and [deg]

Notes: Eje means "Axis" and Tubo means "Pipe" which are on the table on the bottom right. Titanio is titanium (duh) and acero is "steel". Each square of the graph is worth 6 inches.

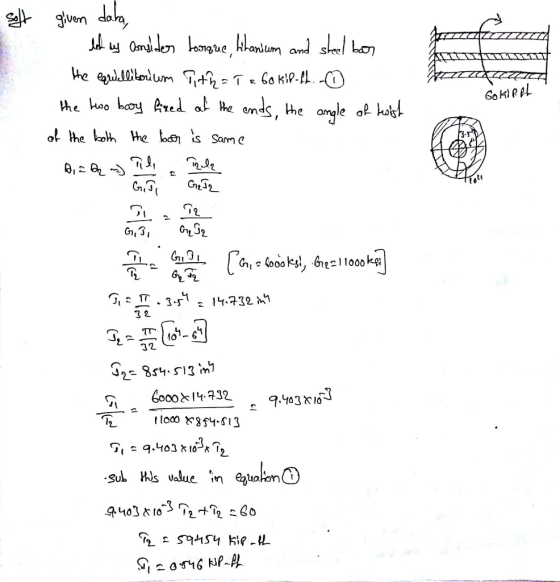

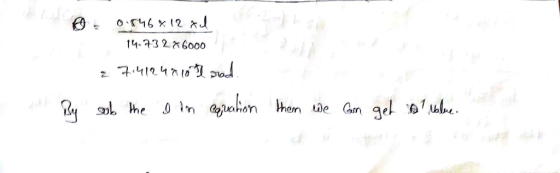

SANTIL MILLAN, CARLOS EDUARDO-59686 TP5.2 Torsión Fecha Sugerida de entrega:06/09/2018 Fecha limite de entrega:13/09/2018 Una barra sólida de titanio está envuelta por un tubo de acero. Ambos están firmemente sostenidos en el extremo A, y unidos por una placa rigida en el extremo opuesto. Calcular las reacciones en A para el tubo y el eje. Determinar el momento torsor (Mx) tanto para el tubo como para el eje en los puntos indicados en verde, asi como su tensión de corte máxima (módulo)() y el ángulo rotado respecto de A (). Unidades de entrega: [kip.ft.[ksi] y [deg). NOTA: El elemento sobre el cual se aplica la carga es indicado por un punto. 60 kip.ft Secciones Eje: 3.5" Tubo: 6" Tubo: 10" Mat. Eje: Titanio (G-6000 ksi) Mat. Tubo: Acero (G-11000 ksi) 6 pulgadas/División 0 1 234 5 678910 12 13 14 15 16 17 18 9 20 21 22 23 24 25

Answer 1
