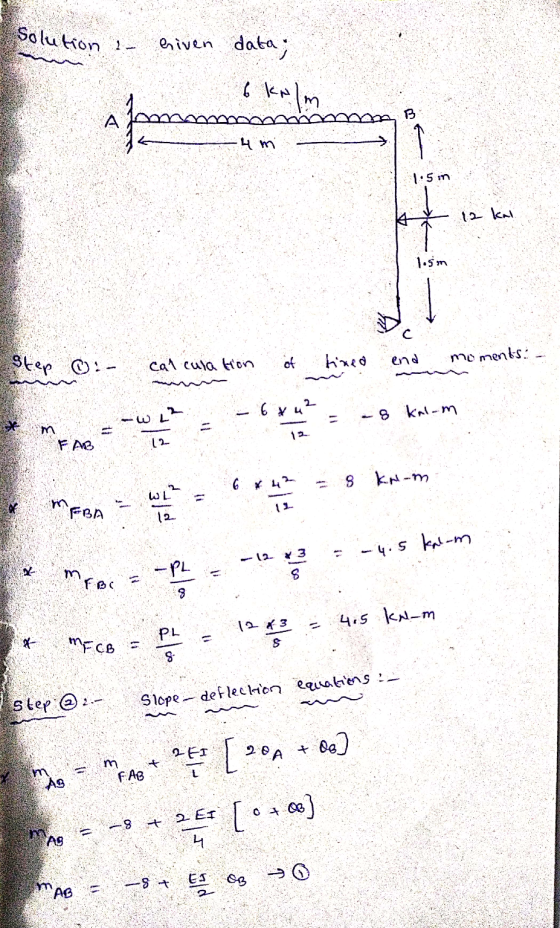

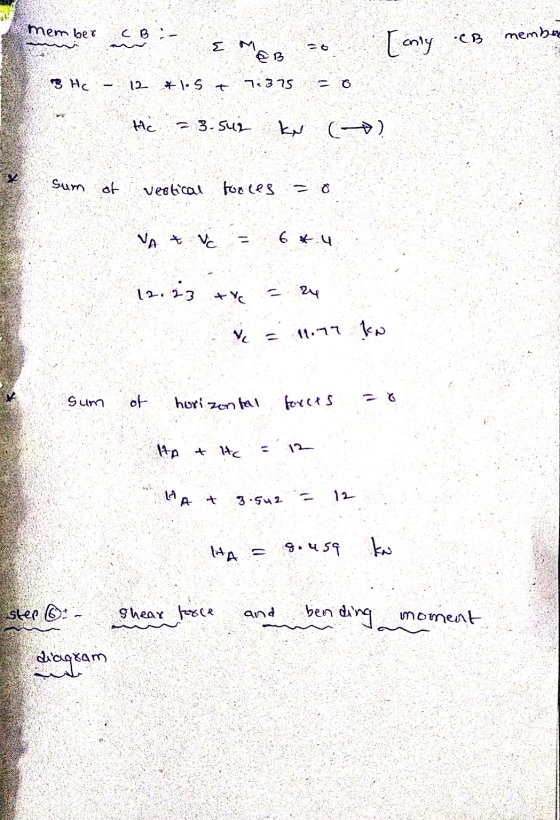

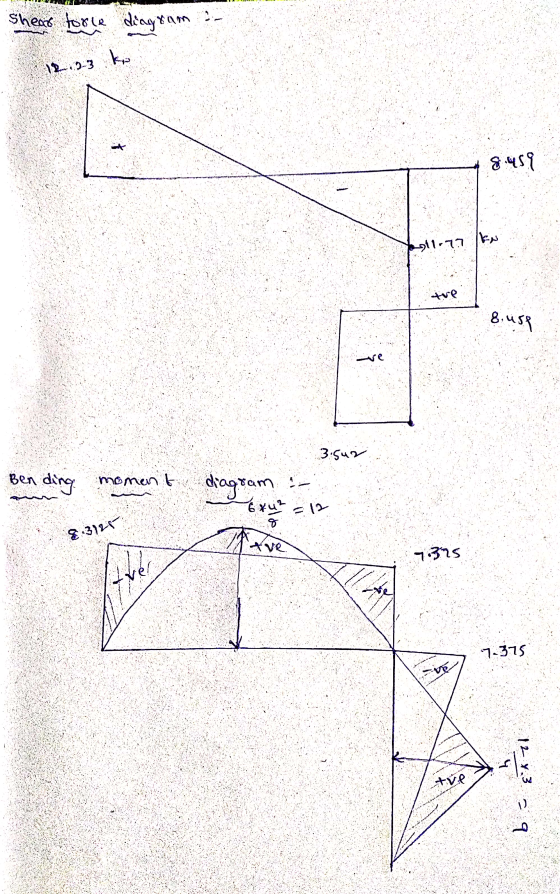

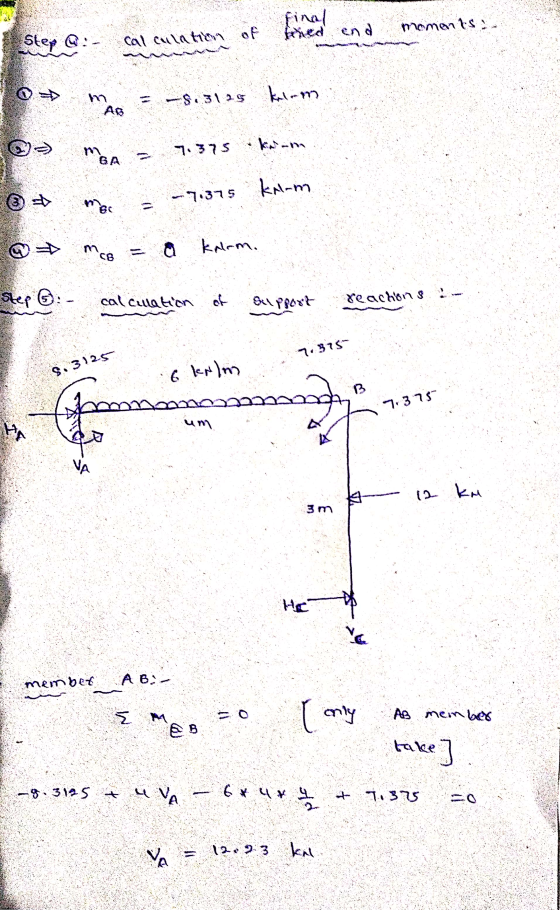

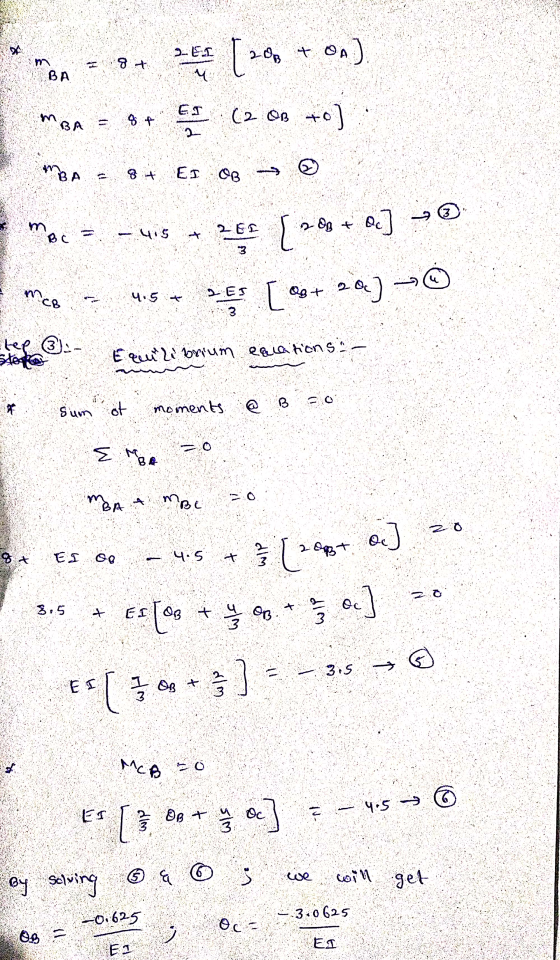

The solution of the given problem is given below

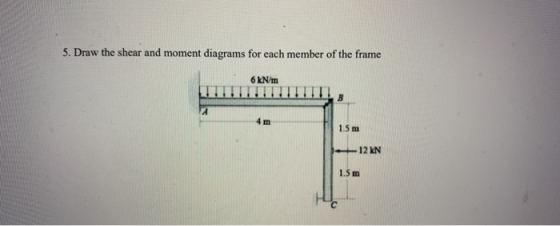

5. Draw the shear and moment diagrams for each member of the frame 6 kN/m B...
4 Prob. 4-39 4-4 4-40. Draw the shear and moment diagrams for each member of the frame. 6 kN/m 1.5 m 1.5 m 1.5 m Prob. 4-40
Draw the shear and moment diagrams. 6 kN 6 kN/m B -3 m -1.5 m 1.5 m
For the frame shown, draw the bending moment diagram for each member. 40 kN/m 60 KN E D 80 KN 3 m с 540 kN.m B 3 m A 1.5 m 3 m
For the frame shown, draw the bending moment diagram for each member. 40 kN/m 60 KN E D 80 KN 3 m С 540 kN.m B 3 m A 1.5 m 3 m
For the frame shown, draw the bending moment diagram for each member. 40 kN/m 60 KN E D 80 KN 3 m C 540 kN.m B 3 m А 1.5 m 3 m
For the frame shown, draw the bending moment diagram for each member. 40 kN/m 60 KN E D 80 KN 3 m 540 kN.m C B 3 m А 1.5 m 3 m
Draw the shear force and bending moment diagrams for the beams
shown
5 kN 3 kN/m 3 m 1.5 m1.5mFig. 4 3 m
Draw the shear and moment diagrams. 2.1 kN/m A C B - 5 m - 2 m
Draw the shear and moment diagrams for the cantilever beam in Fig. 6-15a. 2 kN 1.5 kN/m 2 m 2 m
Draw the axial force, shear force, and bending moment diagrams
for each member of the frame. Additionally, determine the axial
force, shear force, and bending moment considering the section
located on member BC, 1m from C
